Sơ đồ lắp đặt phao điện chống cạn chống tràn cho máy bơm 1 pha và 3 pha – Hướng dẫn chi tiết an toàn chuẩn kỹ thuật

Phao điện chống cạn và chống tràn là thiết bị quan trọng giúp bảo vệ máy bơm nước, tự động bật/tắt theo mức nước, đảm bảo an toàn và tiết kiệm điện.
Tùy theo loại máy bơm (1 pha hoặc 3 pha), ta có thể áp dụng nhiều sơ đồ nguyên lý lắp đặt phao điện khác nhau. Dưới đây là hướng dẫn chi tiết 4 sơ đồ phổ biến nhất, phù hợp cho cả hộ gia đình và hệ thống bơm công nghiệp.

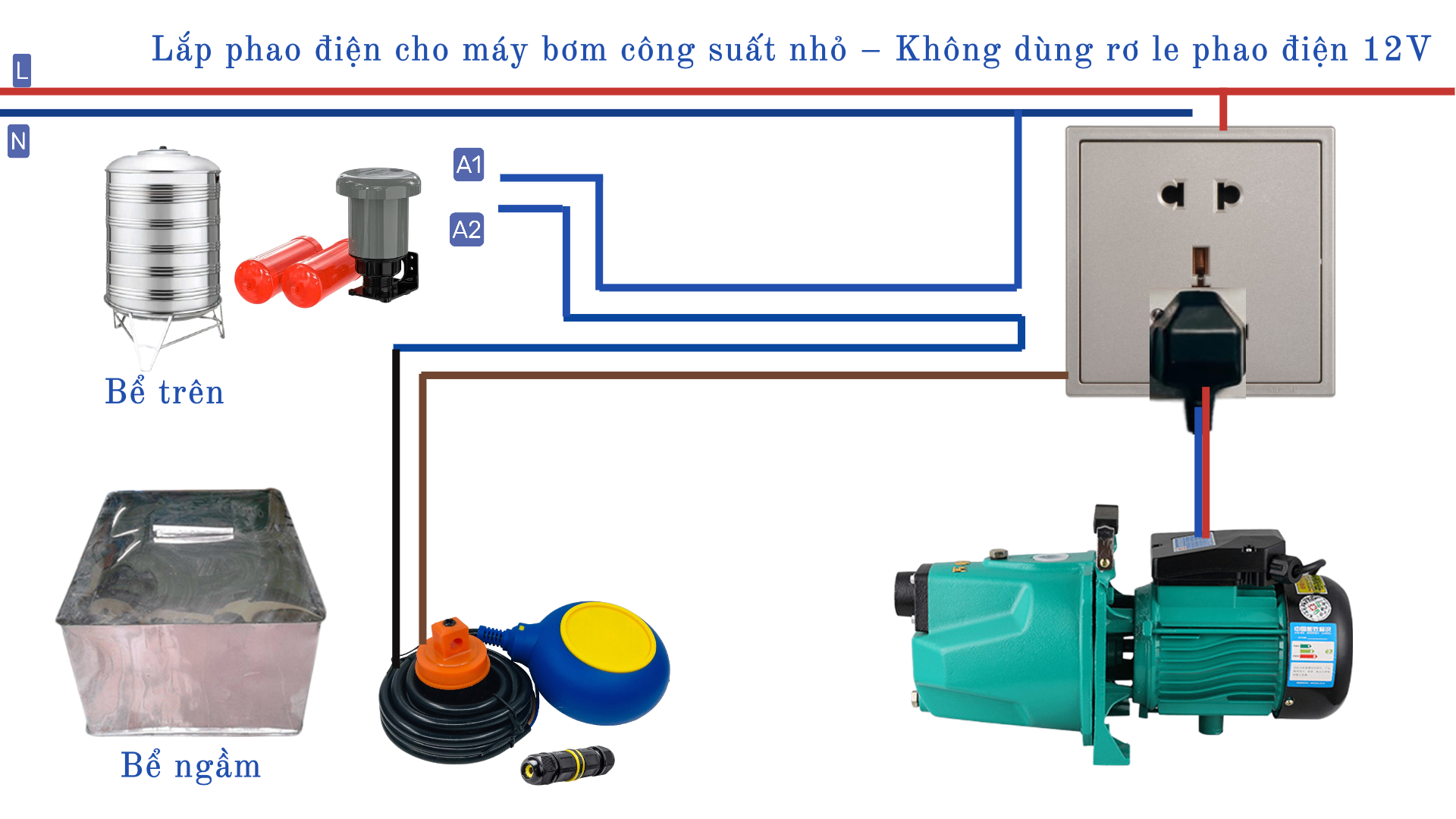

Sơ đồ 1: Lắp phao điện cho máy bơm công suất nhỏ – Không dùng rơ le phao điện 12V

Chuẩn bị:

• 2 phao điện (1 phao chống tràn bể trên, 1 phao chống cạn bể dưới)

• 1 ổ cắm điện hoặc đầu ra cho máy bơm

Nguyên lý hoạt động:

• Nguồn lửa (L) đi thẳng đến ổ cắm bơm.

• Nguồn mát (N) đi qua phao đầy bể trên (A1 – A2), sau đó qua phao bể dưới (B1 – B2) rồi về ổ cắm bơm.

• Khi bể trên đầy → phao ngắt → bơm ngừng.

• Khi bể dưới cạn → phao ngắt → bơm ngừng.

Ưu – nhược điểm:

Dễ lắp, chi phí thấp.
Dòng điện 220V đi qua phao → có thể nguy hiểm nếu phao hoặc dây bị hở.
Khuyến nghị: Chỉ nên dùng cho máy bơm công suất nhỏ, khu vực khô ráo.

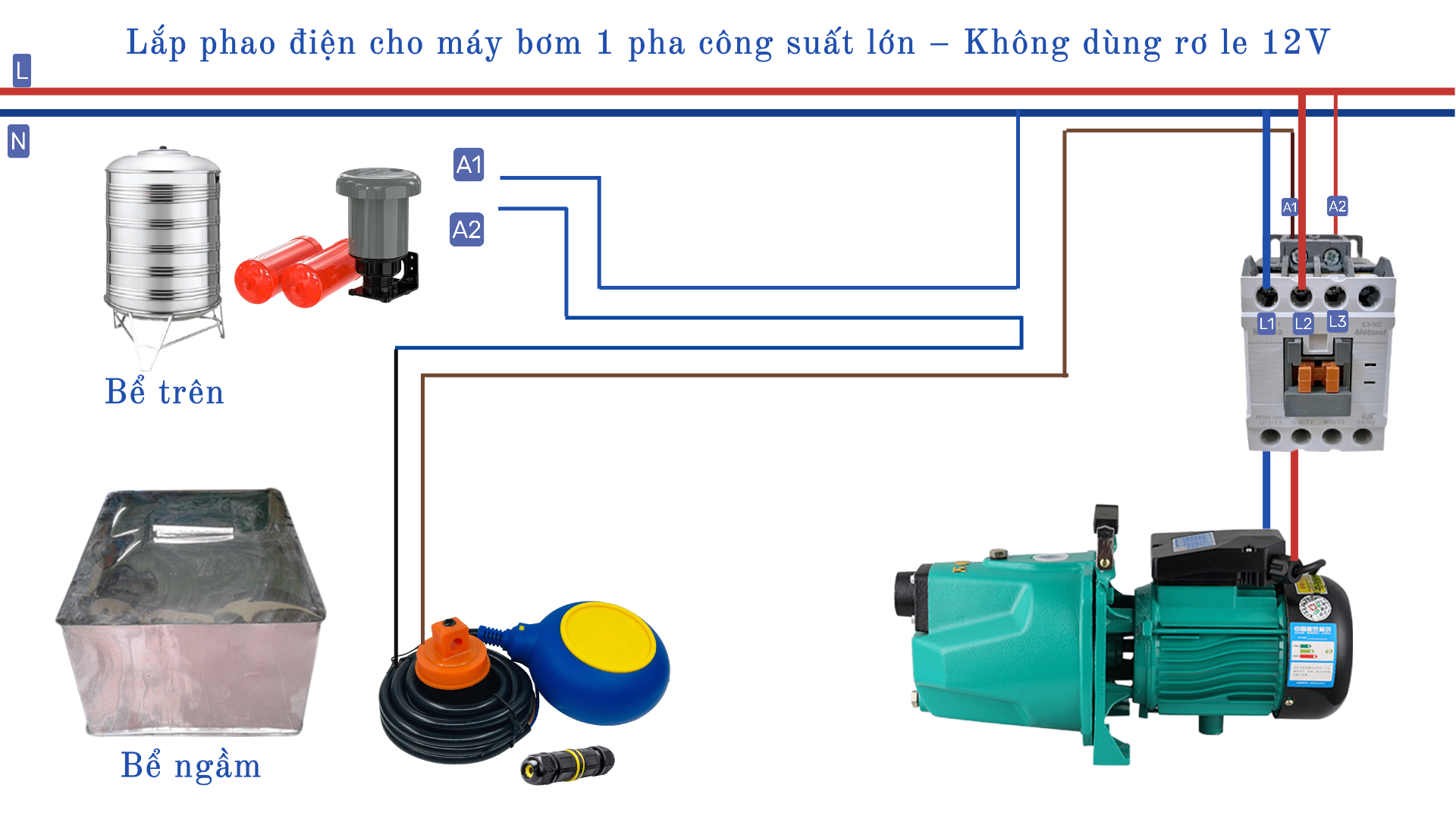

Sơ đồ 2: Lắp phao điện cho máy bơm công suất lớn – Không dùng rơ le 12V

Chuẩn bị:

• 2 phao điện

• 1 khởi động từ (contacter) 3 pha

• 1 ổ cắm hoặc đầu ra bơm

Nguyên lý đấu nối:

• Dây nguội (N) → chân A1 của contactor

• Dây lửa (L) → đi qua phao bể trên (A1–A2), qua phao bể dưới (B1–B2) → về chân A2 của contactor

• Khi cả hai phao ở trạng thái “đóng”, contactor kích hoạt → máy bơm chạy.

Đấu điện cho máy bơm:

• Máy bơm 1 pha:

  • L → L1, N → L2 của contactor, đầu ra L1–L2 → bơm.

• Máy bơm 3 pha:

  • L1, L2, L3 → đầu vào contactor.

  • Đầu ra L1, L2, L3 → dây pha bơm.

Ưu điểm:

• Đảm bảo an toàn khi tải lớn.

• Contactor giúp giảm áp, tránh cháy nổ.

• Thích hợp cho máy bơm 3 pha công suất cao.

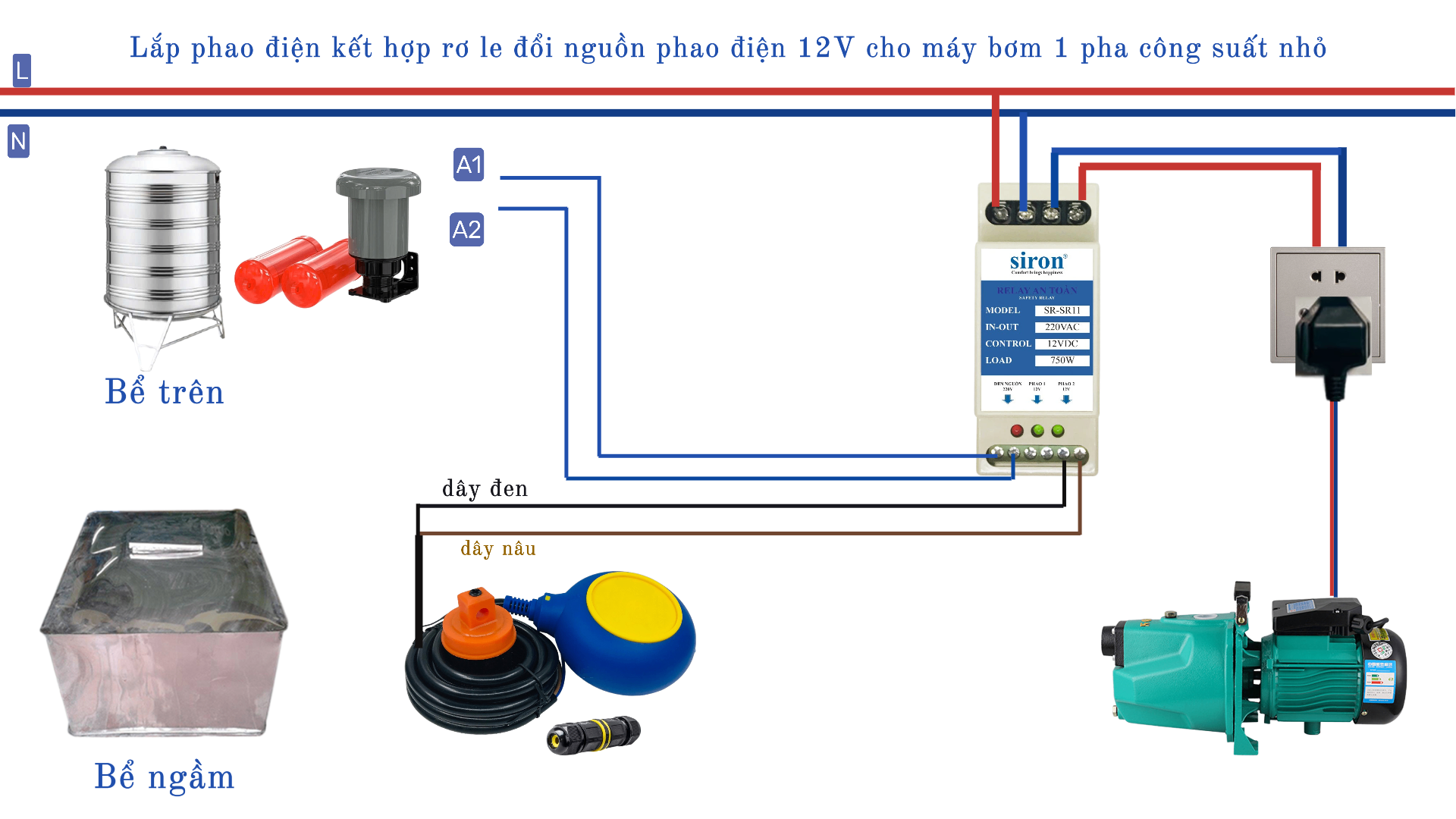

Sơ đồ 3: Lắp phao điện kết hợp rơ le đổi nguồn phao điện 12V cho máy bơm nhỏ

Chuẩn bị:

• 2 phao điện

• 1 rơ le đổi nguồn phao điện 12V Siron SR-SR11

• 1 ổ cắm hoặc contactor nhỏ

Cách đấu dây:

• Nguồn vào rơ le:

  • N → chân 8, L → chân 7

• Nguồn ra rơ le:

  • Chân 9 → N của ổ cắm bơm

  • Chân 10 → L của ổ cắm bơm

• Phao bể trên (chống tràn): Đấu chân 1 – 2

• Phao bể dưới (chống cạn): Đấu chân 5 – 6

Tương thích phao điện:

• Phao dạng treo: A1 – A2 / B1 – B2

• Phao kín nước Siron: dây xanh – đen (chống tràn), nâu – đen (chống cạn)

Ưu điểm:

• Dòng điều khiển chỉ 12V → an toàn tuyệt đối

• Dễ thi công, độ bền cao

• Hoạt động ổn định, tự động hoàn toàn

Sơ đồ 4: Lắp phao điện kết hợp rơ le 12V cho máy bơm công suất lớn

Lắp phao điện kết hợp rơ le 12V cho máy bơm 1 pha công suất lớn

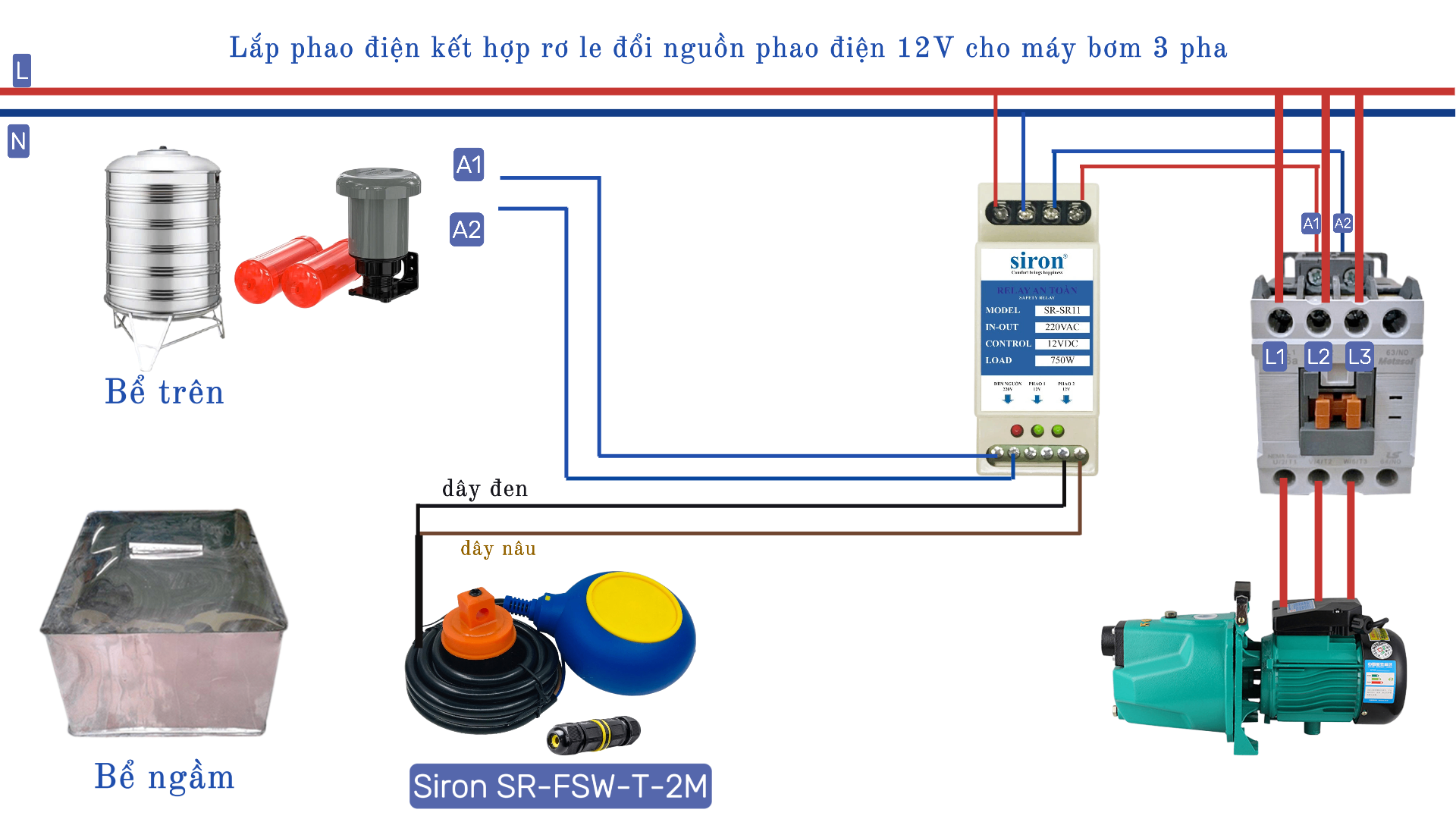

Lắp phao điện kết hợp rơ le 12V cho máy bơm 3 pha công suất lớn

Chuẩn bị:

• 2 phao điện

• 1 rơ le đổi nguồn phao điện 12V Siron SR-SR11

• 1 contactor 3 pha

Cách đấu nối:

1. Đấu rơ le:

• N → chân 8, L → chân 7

• Chân 9 → A1, chân 10 → A2 của contactor

• Chân 1–2: phao bể trên

• Chân 5–6: phao bể dưới

2. Đấu contactor:

• Máy bơm 1 pha:

  • L vào L1, N vào L2 → đầu ra nối bơm.

• Máy bơm 3 pha:

  • L1, L2, L3 đầu vào → contactor, đầu ra → bơm.

Ưu điểm vượt trội:

 Cách ly hoàn toàn điện 220V → siêu an toàn
 Hoạt động bền bỉ, tự động hoàn toàn
 Phù hợp cho máy bơm công nghiệp, công suất lớn

 Lưu ý khi lắp đặt:

• Kiểm tra kỹ mối nối, dùng băng keo cách điện.

• Không để phao và dây điện ngâm nước lâu.

• Test thử hoạt động trước khi đưa vào sử dụng.

• Khuyến khích dùng bộ rơ le 12V Siron SR-SR11 để đạt độ bền và an toàn tối đa.

Sản phẩm liên quan:

• Công tắc phao điện bồn nước dạng treo lắp ngoài trời Siron SR-FSW-H02
• Phao điện kín nước chống cạn và chống tràn 2m
• Phao Điện Bồn Nước Siron SR-FSW-H01
• Phao điện kín nước chống cạn và chống tràn 3m
• Phao điện kín nước chống cạn và chống tràn 5m
• Phao điện kín nước chống cạn và chống tràn 10m
• Phao điện kín nước chống cạn và chống tràn 15m
• Phao điện kín nước chống cạn và chống tràn 20m

• Rơ le an toàn cho phao điện bồn nước 12V Siron SR-SR11

Kết luận

Các sơ đồ lắp đặt phao điện chống cạn và chống tràn ở trên giúp bạn hiểu rõ nguyên lý hoạt động và cách đấu nối an toàn cho từng loại máy bơm.
Đặc biệt, việc sử dụng bộ rơ le phao điện 12V Siron là giải pháp tối ưu giúp bảo vệ người dùng và thiết bị, đảm bảo vận hành bền bỉ – an toàn – tiết kiệm điện.
